德州春意空氣源熱泵集成水力模塊是將空氣源熱泵主機與水循環系統的核心組件（如水泵、閥門、過濾器、定壓補水裝置等）集成于一體的模塊化設備，其核心價值在于簡化系統安裝、提升運行效率、降低維護成本，廣泛應用于住宅、商用建筑的供暖、制冷及生活熱水系統。以下從功能作用、使用方法、配置參數三方面展開詳細說明：
一、核心功能作用
空氣源熱泵集成水力模塊通過 “集成化設計” 解決傳統分散式水循環系統（主機與水力部件分開安裝）的痛點，具體功能可分為系統優化類、運行保障類、便捷管理類三類：
1. 系統優化：簡化安裝，提升能效
減少現場施工量：傳統系統需單獨安裝水泵、閥門、管路連接，易因施工誤差導致漏水、阻力過大；德州春意空氣源熱泵集成水力在工廠完成預組裝、壓力測試，現場僅需連接主機、末端（地暖 / 風機盤管）及電源，安裝周期縮短 50% 以上。
降低系統阻力：模塊內部管路經過流體力學優化，管徑匹配、彎頭 / 接頭數量減少，水循環阻力比分散系統降低 15%-30%，減少水泵能耗，間接提升熱泵主機 COP（能效比）0.2-0.5。
冷熱聯供協同：部分模塊支持 “供暖 + 制冷 + 生活熱水” 三聯供模式，通過內部三通閥、換熱器的智能切換，實現不同工況的無縫銜接（如冬季優先供暖，夏季優先制冷，過渡季制備生活熱水），無需額外配置熱水循環泵。2. 運行保障：穩定可靠，延長壽命

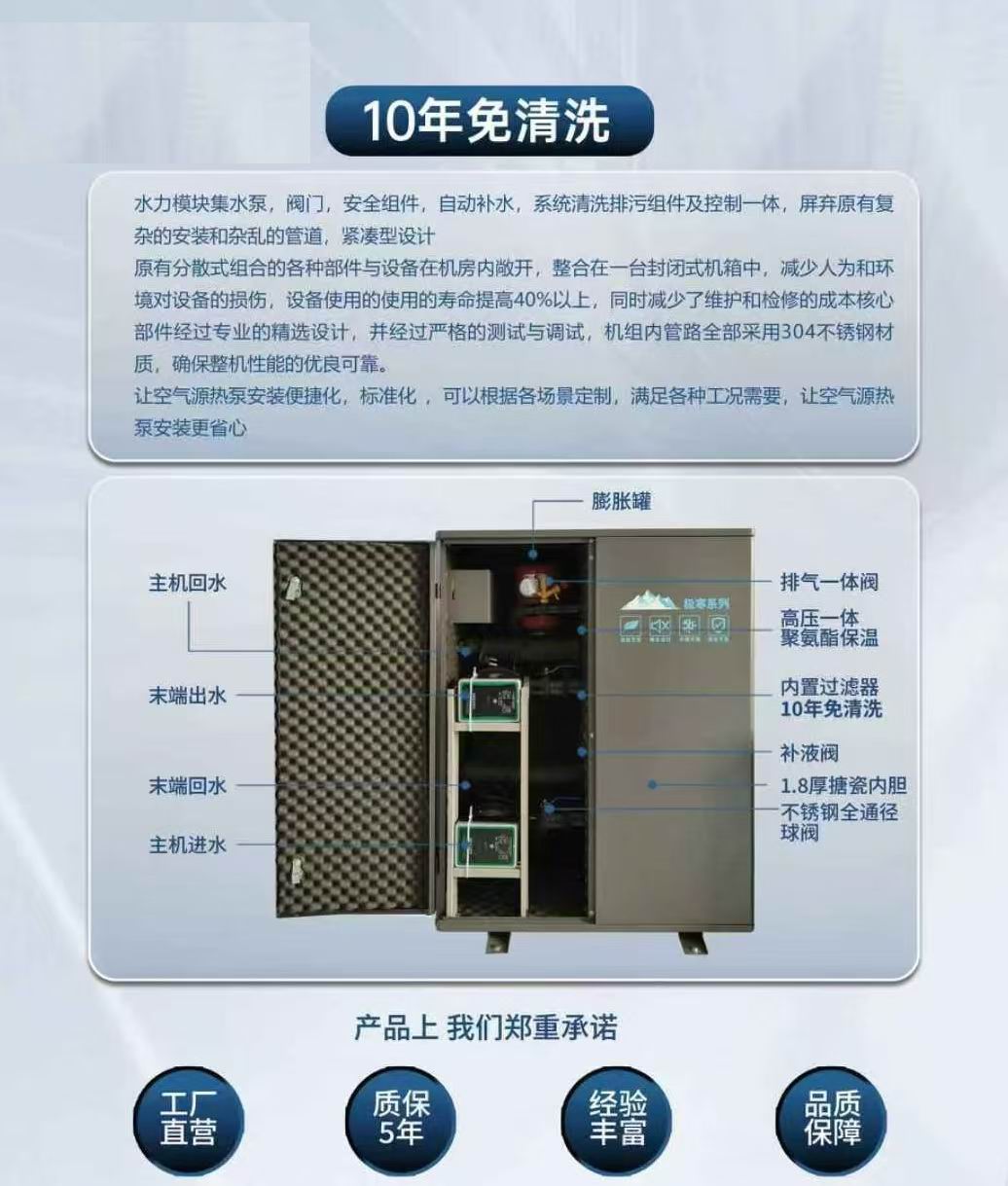

定壓補水與排氣：內置定壓罐和自動補水閥，可實時維持系統壓力穩定（避免壓力過低導致氣堵、過高導致爆管）；同時集成自動排氣閥，排出系統內殘留空氣，防止水泵氣蝕、換熱器結垢。
過濾與保護：配備 Y 型過濾器或籃式過濾器，過濾循環水中的泥沙、雜質，避免末端管路堵塞；部分高端模塊還帶有水流開關（缺水時停機保護水泵）、超溫保護（防止水溫過高損壞部件）。
防凍保護：冬季停機時，模塊可通過 “水泵間歇運轉 + 電加熱伴熱帶” 雙重防凍（部分機型支持 - 25℃低溫防凍），避免管路凍裂，無需人工排水。
3. 便捷管理：智能控制，降低維護
智能聯動控制：德州春意空氣源熱泵集成水力自帶控制器，可與熱泵主機、末端溫控器（如房間溫控面板）聯動，根據末端需求自動調節水泵轉速（變頻水泵機型）、水溫，實現 “按需供能”（如夜間供暖時降低水泵轉速，減少能耗）。
集中維護與故障診斷：模塊預留檢修口，水泵、閥門等部件集中布置，維護時無需拆卸多段管路；部分機型支持遠程監控，可實時反饋水泵運行狀態、系統壓力等參數，出現故障（如水泵過載）時自動報警，降低排查難度。
二、使用方法（以住宅供暖場景為例）
1. 系統連接（安裝階段）
管路連接：將模塊的 “主機進水口 / 出水口” 與空氣源熱泵主機的 “水循環接口” 通過 PPR 管連接（管徑需匹配，避免變徑導致阻力增大）；將模塊的 “末端進水口 / 出水口” 與地暖盤管或風機盤管的主管連接；同時連接模塊的 “補水口”（接自來水）、“排污口”（接排水管道）。
電源與通訊連接：為模塊接通 220V/380V 電源（根據水泵功率選擇，家用機型多為 220V）；通過通訊線（如 RS485 線）將模塊控制器與熱泵主機控制器、房間溫控器連接，實現聯動控制。
2. 首次啟動前檢查
壓力檢查：打開自來水補水閥，向系統注水，觀察模塊壓力表，待壓力達到 0.2-0.3MPa（家用系統常規壓力）時關閉補水閥，靜置 1 小時，確認壓力無下降（排除漏水）。
排氣操作：打開模塊的手動排氣閥，排出系統內空氣，直至排氣口持續出水（無氣泡），關閉排氣閥；啟動水泵（手動模式），運行 5 分鐘后再次排氣，空氣排凈。
參數設置：通過模塊控制面板，設置基礎參數：
供暖水溫：冬季地暖系統通常設為 40-50℃，風機盤管設為 50-55℃；
定壓值：下限 0.15MPa，上限 0.3MPa（避免壓力波動過大）；
防凍溫度：設為 5℃（當系統水溫低于 5℃時，自動啟動防凍功能）。
3. 日常運行與操作
自動模式（推薦）：將模塊切換至 “自動模式”，系統會根據末端溫控器的需求（如房間溫度低于設定值），自動啟動水泵、調節轉速，并聯動熱泵主機運行，無需人工干預。
手動模式（應急）：若自動模式故障，可切換至 “手動模式”，手動啟動水泵（調節轉速）、設定水溫，臨時保障供暖 / 制冷；但需注意：手動模式下無聯動保護，需定期檢查系統壓力、水溫，避免過載。
生活熱水優先（三聯供機型）：若需優先制備生活熱水，可在控制面板選擇 “熱水優先” 模式，模塊會自動切換水路，將熱泵主機產生的熱量優先供給生活熱水換熱器，直至熱水箱達到設定溫度（如 55℃），再切換回供暖 / 制冷模式。
4. 維護與保養
定期排污：每 3 個月打開模塊排污口，排污 1-2 分鐘，排出系統內沉積的雜質；每年供暖季結束后，全系統排污一次，避免雜質殘留導致管路堵塞。
過濾器清洗：每 6 個月拆卸模塊的 Y 型過濾器，清洗濾網（用清水沖洗或軟毛刷清理），防止濾網堵塞導致水流減小、水泵過載。
冬季防凍：若冬季長期停機（如房屋空置），需將系統內的水排空（打開排污口和排氣閥），或保持模塊通電、開啟 “防凍模式”，避免管路凍裂。
三、關鍵配置參數（選型與設計依據）
德州春意空氣源熱泵集成水力的參數需與熱泵主機功率、末端負荷、系統規模匹配，核心參數如下表所示：
參數類別
關鍵參數
說明與選型依據
基礎參數 適用主機功率 模塊需匹配熱泵主機的制熱量 / 制冷量，如 “10-15kW 主機適配模塊”“20-30kW 主機適配模塊”，避免小模塊帶大主機導致水循環不足。
大流量 單位：m3/h，需滿足主機和末端的流量需求（主機流量 = 制熱量 /(4.186× 溫差)，溫差通常取 5℃）；例如 10kW 主機流量≈10/(4.186×5)≈0.48m3/h，模塊流量需≥0.5m3/h。
額定揚程 單位：mH?O（米水柱），需克服系統總阻力（主機阻力 + 管路阻力 + 末端阻力），通常家用系統選 10-15mH?O，商用系統選 15-25mH?O。
水泵參數 水泵類型 分為定頻水泵（成本低，適合小系統）和變頻水泵（可根據流量需求調節轉速，節能 30% 以上，適合大系統或溫差波動大的場景）。
電機功率 單位：kW，與揚程、流量匹配，家用模塊通常為 0.37-1.1kW，商用模塊為 1.5-5.5kW。
保護與控制 定壓方式 分為膨脹罐定壓（常用，適合中小型系統）和變頻泵定壓（適合大型系統或壓力波動大的場景）。
防凍措施 需明確防凍溫度范圍（如 - 15℃/-25℃），是否帶電加熱伴熱帶（北方寒冷地區必備）。
控制接口 是否支持 RS485 通訊（聯動主機、溫控器），是否帶遠程監控接口（如 WiFi/4G，商用場景推薦）。
其他參數 外形尺寸 需考慮安裝空間（如設備間大?。?，家用模塊通常為 800×600×1200mm（長 × 寬 × 高），商用模塊更大。
工作環境溫度 常規模塊適合 - 10℃-40℃，低溫模塊適合 - 25℃-40℃（北方地區需選低溫型）。
四、選型與配置注意事項
匹配末端類型：地暖系統阻力小，可選擇低揚程水泵（10-12mH?O）；風機盤管系統阻力大，需選高揚程水泵（12-15mH?O）。
考慮系統規模：多戶共用系統（如公寓）需選 “一泵多回路” 模塊，配備分集水器；單戶系統可選 “單泵單回路” 模塊，結構更緊湊。
優先選變頻水泵：雖然初期成本高，但長期運行節能效果顯著（尤其供暖季長達 4-6 個月的地區），且噪音更低（變頻泵低速運行時噪音≤50dB，定頻泵通常為 60-70dB）。
關注低溫性能：北方嚴寒地區（冬季低溫≤-15℃）需選帶 “低溫防凍循環” 的模塊，避免水泵凍堵、管路破裂。
德州春意空氣源熱泵集成水力通過合理選型、規范安裝和正確使用，空氣源熱泵集成水力模塊可顯著提升系統穩定性和能效，是現代空氣源熱泵系統的核心配套組件之一。
